Niveleur de quai télescopique

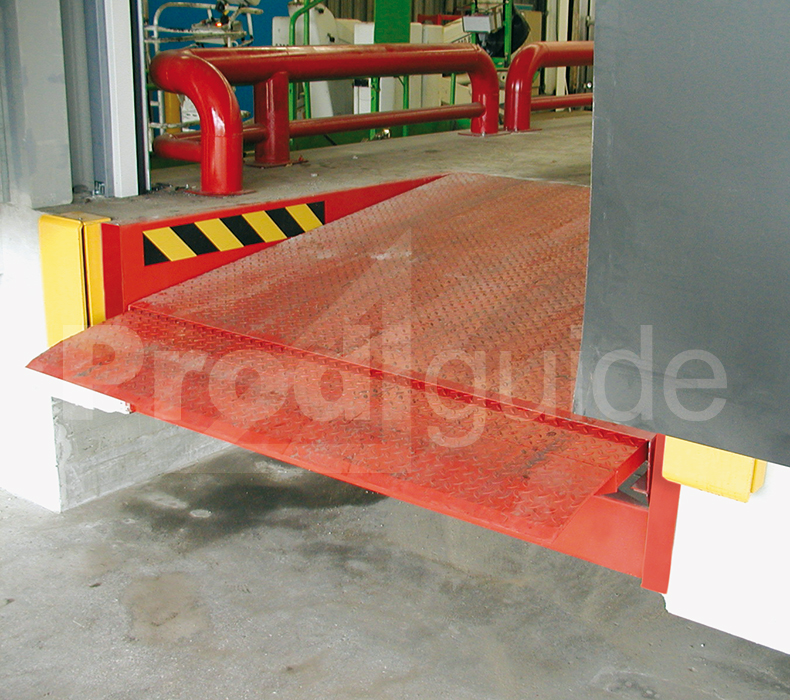

Le niveleur de quai électro-hydraulique avec bavette télescopique résout le problème de la différence de niveau et de la distance entre le quai et le plancher du camion. L’entraînement du plateau et de la bavette télescopique est hydraulique.

Matériaux du niveleur de quai télescopique

Le plateau et la bavette sont réalisés en tôle à larme de qualité supérieure (Fe510 Acier52). La bavette télescopique est renforcée avec des guides qui coulissent dans les profilés du plateau. Cela garantit un ajustement optimal entre la bavette et le plancher du camion, tout en laissant à la plate-forme une grande latitude de torsion.

L’arrière du plateau est fixé au châssis inférieur au moyen de trois charnières d’une longueur de 300 mm chacune. Les axes de ces charnières (30 mm de diamètre) en acier rond tréfilé blanc résistent aux forces auxquelles ils sont soumis.

Le NCT est protégé à l’avant, entre le plateau et la poutre avant, par une plaque de fermeture frontale en acier destinée à éviter les effractions. Le châssis inférieur robuste et la poutre avant absorbent les forces en cas d’arrêt d’urgence, de circulation transversale ou si le camion est chargé à un niveau inférieur à celui du quai.

Grâce à sa structure autoporteuse, il est possible d’intégrer le niveleur télescopique soit dans une fosse fermée, soit dans une fosse ouverte. La poutre avant du châssis constitue également une protection pour les installations hydrauliques et mécaniques qui se trouvent sous le NCT.

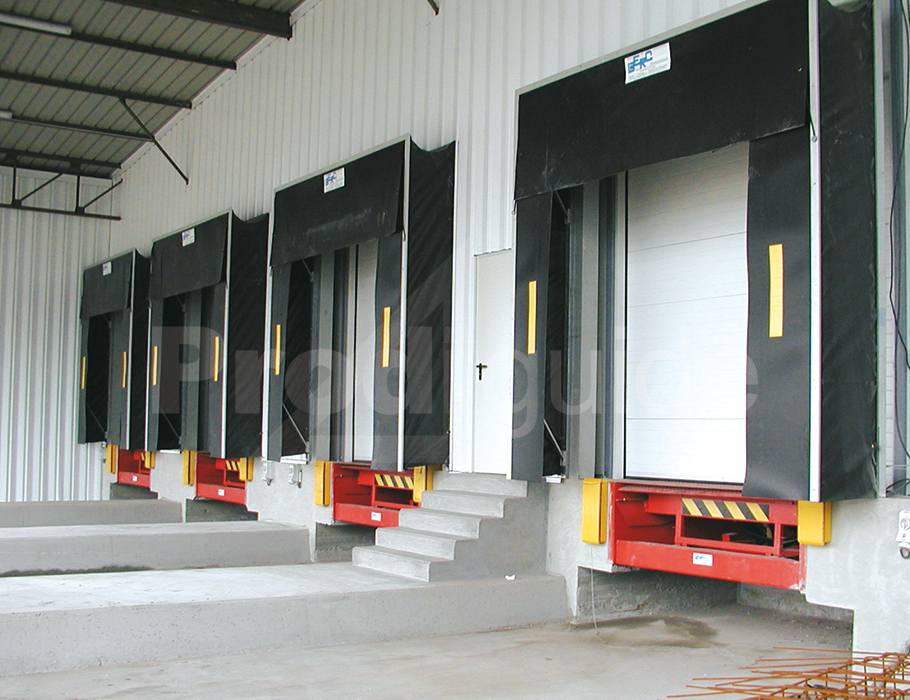

Différents types de mise en place du niveleur de quai télescopique

En raison des souhaits spécifiques des utilisateurs et des éléments architecturaux, nous offrons un grand nombre de possibilités d’intégration du niveleur de quai télescopique. Un choix judicieux du mode de pose peut permettre de réaliser des économies considérables sur les coûts de construction. Les plans de fosses sont disponibles sur demande.

Spécificités techniques du niveleur télescopique

• Normes : CE/EN
• Capacité utile (EN 1398) : 1398 60 KN
• Hauteur de construction : 700 mm
• Longueur de la bavette télescopique : 500 mm
• Angle de la bavette : 37,5 mm (env.10°)
• Moteur : 0,75 KW
• Tension d’alimentation : 400 V/ 50 HZ / 2,5 A 24V CC
• Tension de commande : 24V CC
• Indice de protection : IP 54
• Pression de fonctionnement hydraulique env.: 80 Bars
• Diamètre vérins du plateau : 90 mm
• Diamètre vérin de la bavette : 50 mm
• Températures admissibles : -30° a +50° C

Dispositifs standard de sécurité

• Dispositif d’arrêt de sécurité du niveleur télescopique entièrement hydraulique.
• Chasse-pieds coulissants et résistants à la poussée.
• Béquilles robustes en acier (anti-effraction).
• Dispositif de protection contre les effractions.
• Marquage de sécurité noir/jaune.
• Béquille de maintenance.
• Protection du moteur à l’aide d’un relais thermique.
• Parechute hydraulique intégré dans le vérin.
• Icônes de commande.

Options pour le niveleur de quai télescopique

• Étude pour le système de pose
• NCT box model
• Capacité utile plus élevée
• Réalisation sur mesure
• Longueur de la bavette 1000 mm
• Bavette biseautée conique sur les deux côtés
• Segments de bavette rétractables, pour adaptation à la largeur du camion
• Étanchéité périphérique sur les trois côtés du niveleur pour assurer la parfaite étanchéité de plate-forme
• Retour automatique en position -0- par bouton poussoir
• Tension d’alimentation différente
• Valeur IP plus élevée
• Couleur RAL au choix
• Dénivelé négatif plus important
