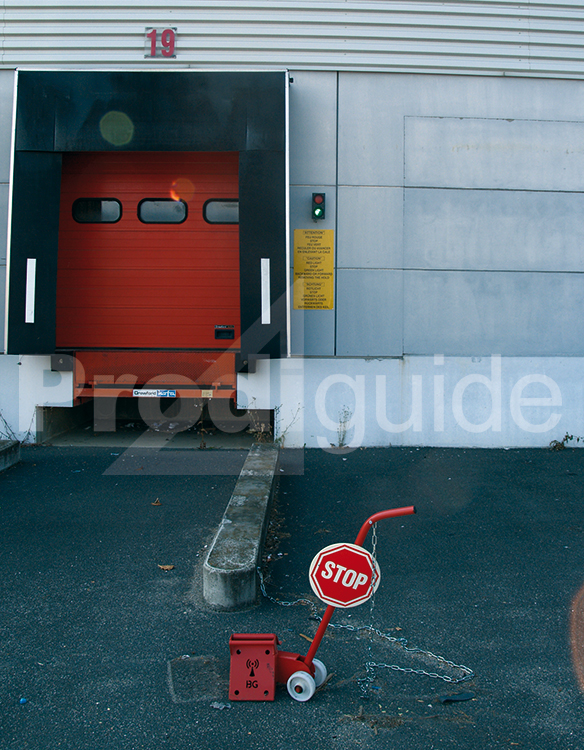

Cale de quai électrique sans fil

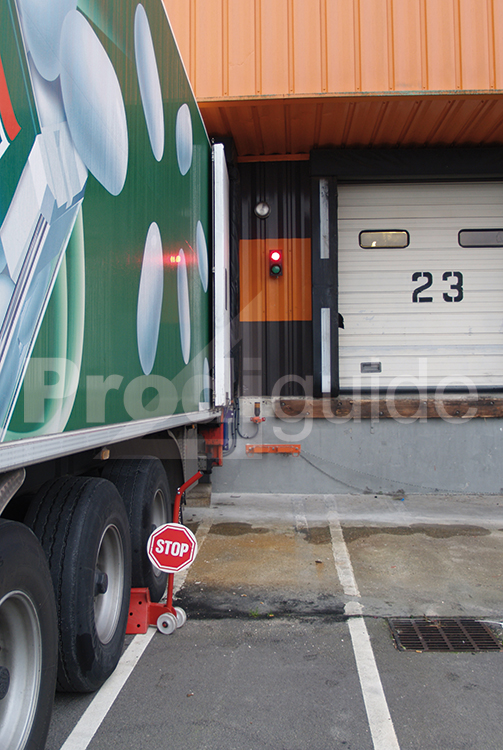

Ce kit a été conçu pour sécuriser les quais de transbordement par signalisation lumineuse.

Le passage automatique d’une source lumineuse (verte) à l’autre (rouge) indique la marche à suivre dans le positionnement de la cale et du niveleur, ainsi que le bon déroulement du chargement. Cela garantit un transbordement sans risque.

Les avantages de la cale de quai électrique

• La première cale électrique de quai de chargement sans fil à alimentation autonome.
• Système de calage fiable, sécurisant et économique.
• Plus de fil de liaison. suppression des risques de coupures de court-circuit et de mauvais branchements.
• Mobilité totale de la cale.
• Cale facile à dégager grâce à son levier à rotation décentré.

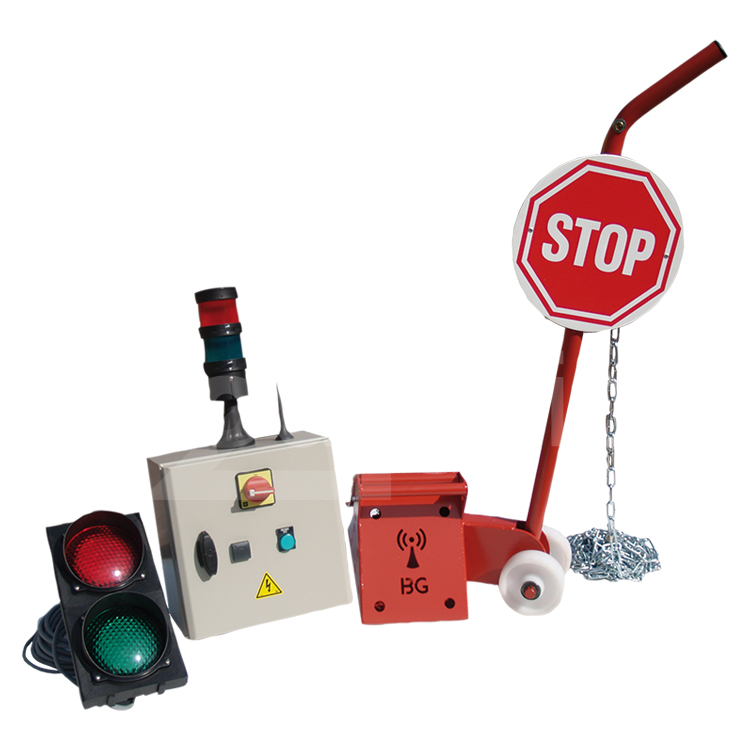

Le kit de signalisation électrique sans fil de quai comprend

Le coffret électrique de gestion
Dimensions coffret (Largeur x Hauteur x Profondeur) : 300 x 300 x 200 mm

• 1 colonne lumineuse < Rouge – Vert > à 12 leds; tenue :100 000 h; consommation: 17 mA.
• 1 voyant vert à led en façade justifiant la mise en place de la cale par le chauffeur.
• 1 biper prévenant le cariste d’un défaut de calage pendant les opérations de transbordement.
• 1 interrupteur général rotatif cadenassable.
• 1 antenne.
• 1 manœuvre de secours.
• 4 entrées porte/niveleur/cellule/fin de course.

Feu extérieur

1 feu extérieur bicolore sur platine pivotante; ø 130 mm; IP 65; ampoules 45 leds vert / rouge; tenue 70 000 h; consommation 28 mA.

Cale de roue

Structure acier, hauteur 250 mm, longueur 400 mm, largeur 210 mm.

Levier de déplacement avec panneau <STOP>

Levier amovible permettant aux roues de ne pas être en contact avec le sol pendant les phases de transbordement.

Contact auto-alimenté

Le levier permet de dégager aisément la cale de la roue avec son système de rotation.

Alimentation électrique de la cale de quai sans fil

• Tension d’alimentation principale : 230 ou 400 V
• Tension commande: 24 V
• Tension des feux : 220 V
• Puissance transformateur: 63 Va
• Conditions d’utilisation : + 50°C – 15°C
